BOMBAS ACCIONADAS POR VAPOR

Desde principios del siglo XX, Peroni se ha especializado en la ingeniería y producción de bombas alternativas accionadas por vapor para su uso en servicio de alimentación de calderas, servicio de bombeo de bajo NPSHA y diversas aplicaciones de proceso dentro de plantas petroquímicas y refinerías. Las bombas accionadas por vapor son unidades alternativas, horizontales, dúplex y de doble efecto, que transmiten directamente la potencia al extremo líquido mediante la acción del fluido motriz sobre el pistón, siendo el fluido motriz primario el vapor, aunque también puede utilizarse aire o gas.

La serie consta de tres modelos: dos están diseñados para aplicaciones de baja presión, con una bomba de baja capacidad (Vesuvio 42.00) y otra de alta capacidad (Vesuvio 46.00), y el tercer modelo es una bomba horizontal de émbolo alternativo dúplex de doble efecto y alta presión, con émbolos opuestos (Vulcano 47.00).

Configuración del extremo de vapor

El extremo de vapor funciona esencialmente como una máquina de vapor alternativo de dos cilindros. Cada cilindro contiene un pistón de vapor unido a una válvula de corredera mediante una biela y palancas, que controlan la entrada y salida de vapor. La admisión de vapor en un lado del cilindro empuja el pistón hacia el lado opuesto. Al llegar al final de la carrera, la válvula de corredera se desplaza para invertir el flujo de vapor y la dirección del pistón. La velocidad y el ritmo del ciclo dependen del volumen y la presión del vapor, regulados por la válvula de entrada de vapor.

Diseño del Extremo Líquido

Estas bombas utilizan un pistón sellado por anillos de pistón para el desplazamiento, o un émbolo con empaquetadura para presiones de descarga más altas. La configuración de doble efecto significa que el fluido es aspirado (aspiración) y expulsado (descarga) simultáneamente en extremos opuestos del pistón durante cada ciclo, con dos válvulas de aspiración y dos de descarga que facilitan este proceso. La selección de la válvula -tipo ala para fluidos limpios de baja viscosidad o válvulas de bola para fluidos de alta viscosidad o lodos- depende de las propiedades del fluido. Los modelos están equipados con una camisa de refrigeración del prensaestopas en el lado hidráulico para evitar fugas.

Características operativas

Las bombas Peroni accionadas por vapor destacan por su flexibilidad operativa, capaces de funcionar en todo un espectro de presiones y caudales dentro de los parámetros de diseño de cada bomba. El caudal de salida puede ajustarse de mínimo a máximo mediante la regulación manual o automática del suministro de vapor. Los límites de funcionamiento se definen generalmente por la frecuencia de funcionamiento de la válvula.

Aplicaciones y actuaciones

Destacadas por sus bajos valores de NPSHr, las series Vesuvio y Vulcano están diseñadas para mejorar el flujo de fluido, especialmente a través de las zonas de las válvulas, y están seleccionadas para funcionar a velocidades reducidas. Esta consideración de diseño las hace especialmente adecuadas para servicios de bombeo en refinerías, donde el NPSH disponible es bajo y los fluidos procesados suelen ser hidrocarburos de alta viscosidad a temperaturas elevadas.

Especificaciones de la serie

Cada bomba accionada por vapor está diseñada de acuerdo con las normas API 674, lo que garantiza que cumplen los requisitos específicos de fiabilidad y rendimiento en sus aplicaciones designadas.

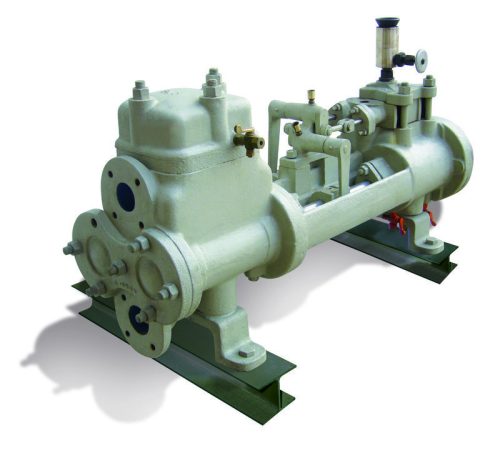

00

Vesuvio 42,00

Una bomba de pistón con una presión de salida de hasta 21 bares (305 psi) y una capacidad de 41 m³/h (182 GPM), soportada por una presión de vapor de hasta 18 bares (261 psi).

Vesuvio 46,00

Ofrece una presión de suministro de hasta 45 bares (650 psi) y una capacidad de hasta 293 m³/h (1290 GPM), con una presión de vapor de 16 bares (230 psi).

Vulcano 47,00

Una bomba de émbolos opuestos capaz de suministrar una presión de 130 bares (1885 psi) y una capacidad de 39 m³/h (174 GPM), también a una presión de vapor de 16 bares (230 psi).
