蒸汽驱动泵

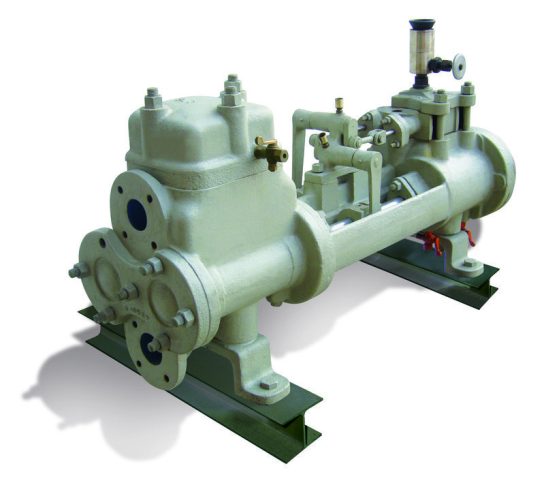

自 20 世纪初以来,佩罗尼公司一直专注于蒸汽驱动往复泵的工程设计和生产,这些泵可用于锅炉给水、低 NPSHA 泵出服务以及石化厂和炼油厂的各种工艺应用。 蒸汽驱动泵 泵为往复式、卧式双联双作用装置,通过动力流体对活塞的作用将动力直接传递到液体端,主要动力流体为蒸汽,但也可使用空气或气体。

该系列包括三个型号:两个型号专为低压应用而设计,低容量(Vesuvio 42.00)和高容量(Vesuvio 46.00)各一个,第三个型号是高压卧式双联双动往复柱塞泵,带相反柱塞(Vulcano 47.00)。

蒸汽端配置

蒸汽末端的功能与双缸往复式蒸汽机基本相同。 每个汽缸都有一个蒸汽活塞,通过连杆和杠杆与滑阀相连,控制蒸汽的进出。 气缸一侧吸入的蒸汽将活塞推向另一侧。 到达冲程终点后,滑阀移动,使蒸汽流和活塞方向相反。 速度和循环率取决于蒸汽量和压力,由蒸汽进口阀门调节。

液端设计

这些泵使用由活塞环密封的活塞来实现排量,或使用带填料的柱塞来实现较高的排出压力。 双作用结构意味着在每个循环中,流体在活塞的两端同时吸入(吸入)和排出(排出),两个吸入阀和两个排出阀促进了这一过程。 阀门的选择--用于清洁低粘度流体的翼型阀门或用于高粘度流体或泥浆的球阀--取决于流体特性。 型号在液压侧配有填料函冷却套,以防止泄漏。

运行特点

佩罗尼蒸汽驱动泵以其操作灵活性而著称,能够在每个泵的设计参数范围内,在各种压力和流量下运行。 输出率可通过手动或自动蒸汽供应节流阀从最低到最高进行调节。 操作限制一般由阀门的操作频率决定。

应用与表演

Vesuvio 和 Vulcano 系列以其较低的 NPSHr 值为亮点,设计用于增强流体流动,尤其是通过阀门区域的流体流动,并选择在较低的速度下运行。 这种设计考虑使其特别适用于可用 NPSH 较低、所处理流体通常为高温下的高粘度碳氢化合物的炼油厂泵送服务。

系列规格

每台蒸汽驱动泵的设计均符合 API 674 标准,确保其满足指定应用中对可靠性和性能的特定要求。

00

Vesuvio 42.00

活塞泵的输送压力最高可达 21 巴(305 磅/平方英寸),流量为 41 立方米/小时(182 加仑/分钟),蒸汽压力最高可达 18 巴(261 磅/平方英寸)。

Vesuvio 46.00

输送压力最高可达 45 巴(650 磅/平方英寸),输送量最高可达 293 立方米/小时(1290 加仑/分钟),蒸汽压力为 16 巴(230 磅/平方英寸)。

Vulcano 47.00

反向柱塞泵的输送压力为 130 巴(1885 磅/平方英寸),输送量为 39 立方米/小时(174 加仑/分钟),蒸汽压力也为 16 巴(230 磅/平方英寸)。
